Neurotravel LIGНT

Энцефалограф Neurotravel LIGHT – это высокопроизводительный электроэнцефалограф, построенный полностью на цифровой технологии. Электроэнцефалограф Neurotravel LIGHT комплектуется усилителем, который имеет 24, 32 или 40 входных каналов. Возможна регистрация полиграфических каналов. Электроэнцефалограф Neurotravel LIGHT работает с компьютерной системой. ЭЭГ отображается на экране и записывается на жесткий диск. После регистрации ЭЭГ можно просмотреть сделанную запись, проанализировать ее и распечатать нужные фрагменты на принтере компьютера.

Варианты исполнения:

• Стационарная компьютерная система (ПК, ЖК монитор 19”, принтер лазерный цветной, стол);

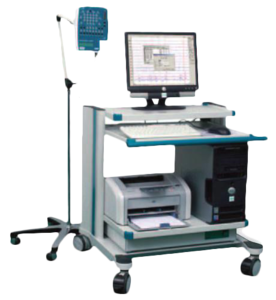

• Передвижная компьютерная система (ПК, ЖК монитор 19”, принтер лазерный цветной, приборная тележка);
• Переносная компьютерная система (ноутбук с экраном 17”, принтер струйный цветной компактный, кейс для переноски).

Области применения:

• Запись рутинной ЭЭГ в клинических условиях;
• Длительный ЭЭГ мониторинг (с видеозаписью и без);
• Вызванные потенциалы (зрительные и слуховые);
• Научные исследования, когнитивные вызванные потенциалы.

Программная система Neurotravel включает:

• Прием сигнала и сохранение записей в базе данных;
• Визуализацию сигнала и удобную навигацию по ЭЭГ;
• Широкий спектр современных методов обработки ЭЭГ (спектральный анализ, спектральное и амплитудное картирование, кросс-спектральный анализ и оценка когерентности, амплитудные и спектральные тренды);
• Блок «видео-ЭЭГ» (видео-аудио запись синхронно с ЭЭГ);
• Блок расчета и анализа вызванных потенциалов.

Опции

• Шахматный паттерн. К системе может подключаться отдельный дисплей для предъявления визуальных стимулов при исследовании когнитивных вызванных потенциалов.
• Печать ЭЭГ в реальном времени. Любой вариант электроэнцефалографа Neurotravel может комплектоваться термопринтером для печати ЭЭГ на бумажной ленте непосредственно во время исследования.
• Регистрация ЭКГ, SpO2, дыхания. Прибор может комплектоваться отдельными электродами и датчиками для регистрации ЭКГ, SpO2, дыхания и др.

Несколько систем Neurotravel и отдельных ПК для просмотра и анализа данных могут соединяться по локальной сети. Системы разделяют единое хранилище записей о пациентах и исследованиях. Neurotravel позволяет регистрировать данные в одном кабинете и тут же просматривать их в другом месте. Это особенно полезно при обучении студентов или врачей на курсах повышения квалификации.

При регистрации могут использоваться различные монтажи. Число выходных каналов – до 64. В монтаж могут включаться полиграфические каналы. Монтаж можно переключать в любой момент. Врач может оперативно управлять параметрами записи: фильтрами, скоростью развертки, чувствительностью. В режиме разделения экрана в одной половине можно наблюдать процесс регистрации, в другой – просматривать уже записанную ЭЭГ.

Программа позволяет выполнять разные функциональные пробы (фотофоностимуляцию, гипервентиляцию, открывание глаз и др.). Пробы и другие события отмечаются на ЭЭГ маркерами. Стимуляторы работают в ручном или автоматическом режиме.В реальном времени производится спектральный анализ ЭЭГ и топографическое картирование спектров.Данные о пациентах и записи исследований сохраняются в базе данных. Она может хранить тысячи записей и обладает развитыми возможностями структуризации и поиска. ЭЭГ могут архивироваться на внешние носители (CD/DVD/Flash-карты). Предусмотрен экспорт данных исследований в различных форматы (EDF, EDF+ и др.).

Пользователь может:

• Выбирать различные монтажи,
• Управлять параметрами показа: фильтрами, разверткой,
• Измерять амплитуду и частоту ЭЭГ,
• Увеличивать любую часть сигнала,
• Сравнивать исследования (многооконность).

Имеются удобные средства навигации:

• Поиск событий, отмеченных маркером (после выбора события из списка программа переходит к указанному участку сигнала).
• Специальный элемент «навигатор» представляет всю ЭЭГ в сжатом виде с рисками, отмечающими события; переход к нужному участку осуществляется нажатием мыши. Опциональная панель представляет амплитуды ЭЭГ по каждому каналу. Амплитуды можно также показать в виде 2 или 3-мерных карт.

Спектральный анализ и картирование

Производится частотный анализ записанного сигнала по видимой ЭЭГ или на участках, указанных пользователем. Рассчитанные спектры показываются рядом с каналами ЭЭГ. Любой график может быть увеличен и показан в отдельном окне.

Данные спектрального анализа могут показываться в виде топографических 2 или 3-мерных карт. Число карт и соответствующие им частотные диапазоны определяются пользователем. Заданные диапазоны хранятся в базе данных.

Когерентность

Кросс-спектральный анализ, в том числе оценка когерентности. Возможность применения двумерной авторегрессионной спектральной оценки наряду с классической, управление параметрами оценок.

Видео ЭЭГ

Цифровая система для записи и анализа ЭЭГ синхронно со звуковым видеофильмом поведения пациента. Запись при слабом освещении (цветной фильм) или в полной темноте (ч/б фильм). Видеокамера высокого разрешения с переменным фокусным расстоянием. Позиционирование на любой момент записи, просмотр фрагментов фильма при синхронизации с сигналом. Редактирование ЭЭГ и фильма без потери синхронности. Возможна архивация полной записи (ЭЭГ + фильм) на внешний носитель для последующего просмотра и анализа на другом компьютере.

Вызванные потенциалы

Стимулы могут предъявляться синхронно с записью ЭЭГ. Для этого используются фото-, фоностимулятор, стимулятор шахматный паттерн и др. Программа обеспечивает регистрацию и анализ длинно- и коротколатентных ВП (BAEP, P300, ERP, визуальных, соматосенсорных и др.). В исследовании ВП одновременно участвуют от 1 до 32 каналов, задаваемых пользователем. Результаты расчета могут корректироваться. Данные ВП могут быть представлены в виде топографических карт.

Тренды спектров мощности

Эти способы представления ЭЭГ (т.н. pEEG и aEEG) дают возможность анализировать изменения в ЭЭГ, происходящие за долгий период времени (время на экране – от нескольких минут до нескольких часов) и применяются прежде всего при длительном мониторинге ЭЭГ, интраоперационном мониторинге ЭЭГ и анализе ЭЭГ новорожденных. В отличие от других систем с pEEG и aEEG, система Neurotravel предоставляет исключительные возможности управления параметрами трендов. Это позволяет устанавливать конфигурацию трендов в соответствии с областью их применения.

Заключение и печать ЭЭГ и результатов анализа

После анализа данных врач может ввести текст заключения, который сохраняется в базе данных. Можно использовать внешний редактор, например MS Word. В этом случае применяются шаблоны, поставляемые с программой или задаваемые пользователем. Основные данные пациента и исследования вставляются в документ автоматически.

Локализация источников патологической активности

Программа Brain Loc предназначена для трехмерной локализации источников патологической активности при эпилепсии, травмах, инсультах, опухолях, а также локализации источников вызванных потенциалов, волновых паттернов, генераторов ритмической активности. Визуализация результатов локализации производится на трех ортогональных проекциях головы, схематичных послойных изображениях структур головного мозга, томографических срезах головного мозга с возможностью просмотра результатов анализа нескольких записей в многооконном режиме.
