Arcadis Orbic 3D

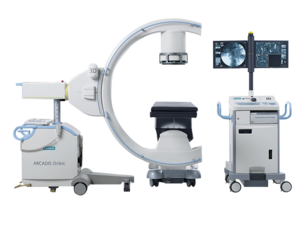

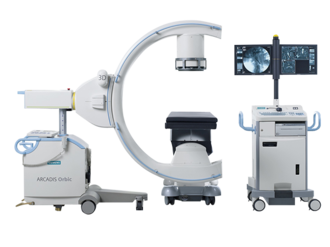

ARCADIS Orbic 3D — высококлассная система с C-дугой, предлагающая изоцентрическую конструкцию и диапазон орбитального перемещения 190° градусов.Трехмерные функции системы ARCADIS Orbic 3D лучше всего подходят для интраоперационного применения в ортопедии, травматологии и при хирургических операциях на позвоночнике.В состав системы ARCADIS Orbic 3D можно включить интерфейс NaviLink 3D для непосредственной трехмерной навигации.

Прецизионная визуализация и отличное качество изображений

• Полнофункциональная рабочая станция для различных типов изображений. Функции просмотра изображений различных типов позволяют работать с данными КТ, МРТ и др.;
• Поддержка практически всех функций стандарта DICOM 3.0 обеспечивает широкие возможности связи с другими визуализационными системами и медицинскими сетями;
• Все сведения о пациенте можно загрузить в рабочий список непосредственно из информационной системы больницы или рентгенологического отделения;
• Функция поиска позволяет выполнять запросы к архиву.

Средства объединения трехмерных изображений позволяют объединять трехмерные данные — даже полученные с помощью разных визуализационных систем.

Оптимально согласованная и полностью цифровая цепь формирования изображения с матрицей 1024, применяемая на всех этапах работы, от получения изображений до просмотра и архивирования;

• Усовершенствованная система сбора данных EASY с автоматизированным управлением дозой, контрастностью и яркостью.

• Большие 19-дюймовые TFT-мониторы с высокими показателями яркости и контрастности;
• Сверхширокий угол обзора (170°) и эргономичное крепление на тележке;
• Интерфейс «видеовыхода» для работы с дополнительными мониторами;
• Функция просмотра трехмерных изображений на двух мониторах обеспечивает синхронизированную прокрутку изображений при выводе на два монитора. Эту функцию можно применять для одновременного просмотра двух наборов данных, один из которых получен до вмешательства, а второй — в процессе.

Особая конструкция и удобство работы

Сбалансированная изоцентрическая конструкция помогает сэкономить время, уменьшить лучевую нагрузку и сократить необходимость в дополнительной регулировке за счет практически безграничных возможностей выбора проекций в диапазоне орбитального вращения 190°.

• Центральный луч всегда проходит через изоцентр, что устраняет необходимость в повторном позиционировании и позволяет сэкономить время и снизить лучевую нагрузку на пациента;
• Расстояние между усилителем изображения или рентгеновской трубкой и визуализируемой областью тела всегда остается одним и тем же, что гарантирует постоянный размер изображений при выборе различных проекций;
• Широкий диапазон орбитального вращения — до 190° (+95°/–95°);
• Обязательное условие для трехмерной визуализации с орбитальным движением С-дуги.

Каждое направление движения С-дуги снабжено измерительной линейкой с цветовыми обозначениями.
Пользовательский интерфейс syngo® компании Siemens Healthineers, упрощающий работу с системой, постобработку изображений и обмен данными по сети.

• Принцип «карточек задач», помогающий рационально организовать работу медперсонала;
• Базовые и расширенные меню, ускоряющие выполнение задач;
• Широкий выбор областей медицинского применения на карточке задачи Examination (Исследование);
• Удобный выбор программ с помощью «виртуального тела пациента» (VPA). Чтобы выбрать программу, просто щелкните на том участке «виртуального тела», который предполагается исследовать;
• Поддерживается до 200 специализированных программ для конкретных областей применения.

Беспрепятственная интеграция в клинические рабочие процессы

• Полнофункциональная рабочая станция для различных типов изображений. Функции просмотра изображений различных типов позволяют работать с данными КТ, МРТ и др.;
• Поддержка практически всех функций стандарта DICOM 3.0 обеспечивает широкие возможности связи с другими визуализационными системами и медицинскими сетями;
• Все сведения о пациенте можно загрузить в рабочий список непосредственно из информационной системы больницы или рентгенологического отделения;
• Функция поиска позволяет выполнять запросы к архиву.
• Полнофункциональная рабочая станция для различных типов изображений. Функции просмотра изображений различных типов позволяют работать с данными КТ, МРТ и др. Программа syngo DICOM Viewer обеспечивает просмотр изображений на любых платформах;
• Рентгеновская трубка поддерживает анодный ток до 23 мА, что очень важно для ответственных вмешательств. Также она поддерживает длительность рентгеноскопии более 50 минут в режиме низкой лучевой нагрузки.
• Функция Fluoro Loop (Рентгеноскопическая кинопетля) обеспечивает автоматическое воспроизведение полученных изображений сразу же после отключения излучения;
• Функция LSH (Фиксация последней сцены) сохраняет до 120 последних полученных изображений во временной памяти и дает возможность записать эти изображения в локальную базу данных;
• Легкая, компактная и эргономичная конструкция тележки улучшает маневренность и экономит пространство;
• Задняя часть без кабелей и мониторы с возможностью поворота на 180° позволяют значительно уменьшить расстояние до операционного стола;
• Регулировка мониторов по вертикали и горизонтали обеспечивает настройку под конкретную ситуацию;
• Продуманное размещение принадлежностей и кабелей — например, встроенный лоток для компакт-дисков и карандашей;
• Удобный доступ ко всем сетевым и видеоинтерфесам для прямого подключения без спутывания кабелей;
• Индикатор рентгеновского излучения, расположенный над мониторами, хорошо виден из любой точки;
• Центральный ножной тормоз, упрощающий и ускоряющий позиционирование;
• Возможность сложить мониторы с целью их защиты при транспортировке и хранении тележки.

Особая конструкция и удобство работы

• На диске системы можно сохранить до 60 000 изображений;

• Поддержка подавляющего большинства функций стандарта DICOM 3.0 (включая передачу и прием данных, подтверждение их сохранения, печать, управление рабочими списками, работу с базами данных, а также получение информации об этапах процедуры, выполненных на устройстве);
• Практически безграничные возможности обработки, архивирования и документирования (в том числе запись компакт-дисков и DVD в формате DICOM, а также сохранение на USB-носителях в форматах DICOM и BMP).

Настоящая цифровая навигация с помощью интерфейса NaviLinkTM 3D

NaviLink 3D — интегрированный цифровой навигационный интерфейс с матрицей 1024, обеспечивающий автоматическую передачу трехмерных изображений для хирургической навигации.

Средства снижения лучевой нагрузки

Встроенный лазерный визир, коллимация без включения излучения и многоуровневый контроль дозы — это лишь некоторые из богатого арсенала средств снижения лучевой нагрузки.
